主動隔振臺：TS-300 LP
TS-300LP----由瑞典Table Stable公司生產！有兩個版本可用。TS-300lLP-LT的內部結構和比它小的系統TS-150和TS-140是一致的。由于頂層平臺更大，導致它更重，所以它最大載重減少到了120kg。完整版TS-300LP是個堅固的系統，具有雙倍數量的發動機和傳感器，能夠支持載重高達300kg。TS-300LP隔振臺的隔振頻率從0.7Hz開始，振動隔振度迅速地增加到40dB，10Hz。沒有任何低頻共振意味著它的性能比常用的被動空氣抑制的方法好很多。TS系統固有的堅硬使他在方向和位置上都具有卓越的穩定性。 這是TS家族中最大的一款，而且完美地滿足需要比TS140/TS150能達到的更大的頂層平臺空間的所有應用。在頂部平臺上以米制（M6x25mm）或者非米制的柵格鉆孔，允許各種各樣的設備固定在隔振臺的頂部平臺上。TS-300LP結合了已被證實的技術上的卓越和優雅以及用戶友好的設計。
技術參數：
| 隔振頻率 | 動態0.7Hz-1000Hz，被動高于 2 khz |
| 振動隔振度 | 見下圖。10Hz以上的振動隔振度<0.01 (-40dB) |
| 修正力 | TS-300 LP+/-8N 豎直方向，+/-4N 水平方向 |
| 系統噪音 | 任何方向少于20nG/ÖHz from 0.1-200Hz |
| 靜態一致性 | 約12mm/N 豎直方向 |
| 約30-40mm/N 水平方向 | |
| 載重 | TS-300LP： 300 kg |
| TS-300LP-LT： 120 kg | |
| 尺寸 | 600 x 800 x 120 mm |
| 自重 | 53 kg |
| 電源 | |
| 安全等級 | 1 |
| 功率消耗 | 最大 10 W when isolating, 最大 20W during load adjustment |
| 輸入電壓 | 90 – 120V AC, 47 – 63 Hz 200 – 240V AC, 47 – 63 Hz |
| 過載 | 超重或者嚴重不平衡時將顯示 |
| 顯示器信號 | 多路復用信號在示波器上僅為診斷程式顯示有和沒有隔振臺的振動程度。 |
| 前面板顯示菜單 | 儀器的以下狀態滾動顯示 |
| -三個軸方向平移顯示 | |
| -高度調整 | |
| -隔振臺開/關狀態 | |
| -載重 | |
| -輸送鎖 | |
| -技術熱線 | |
| 頂層面板 | |
| 尺寸 | 600 x 800 mm |
| 材料 | 阻尼鋁夾層結構 |
| 也可在25mm處裝M6螺絲或客戶定制 | |

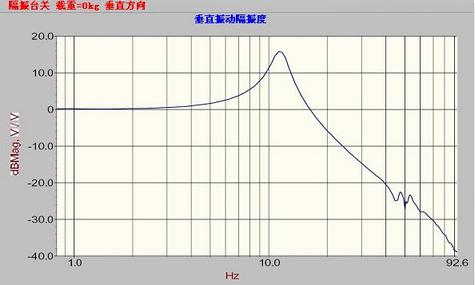

振動隔振度隨頻率的變化測試曲線
