掃頻OCT系統OMES 4D MHz-OCT
Optores 兆赫系統 (OMES) 是一個完整的 OCT 成像解決方案，它將 Optores 開創性的 FDML 激光和 GPU 處理技術與交鑰匙研究 OCT 系統相結合。OMES 的速度超過 1.5 MHz，可提供連續的“4D”視頻速率 OCT，以實時可視化 3D 樣本結構。OMES 是開箱即用的全功能系統，同時在需要時提供對原始數據的真正研究級訪問。
OMES 4D MHz-OCT 系統技術參數：
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
工作條件 |
|
A-掃描速率 |
|
1.6 |
|
MHz |
Variant -4B |
|
|
0.8 |
|
Variant -2B |
||
|
B-幀速率 |
|
4 |
|
kHz |
由用戶指定（比如: 4 kHz 雙向幀速率，每 B 幀 300 A 掃描，1.5 MHz A 掃描速率和 80% 掃描占空比） |
|
容積速率 |
|
20 |
|
vps1 |
取決于 B 幀速率 |
|
樣品上的功率 |
10 |
20 |
>30 |
mW |
用戶可調 |
|
靈敏度 |
|
>100 |
|
dB |
樣品功率為 12 mW，A- 掃描速率為 1.5 MHz |
|
中心波長 |
|
1060 |
|
nm |
Variant-1060 |
|
|
1315 |
|
Variant-1310 |
||
|
|
1550 |
|
Variant-1550 |
||
|
帶寬 |
100 |
110 |
120 |
nm |
|
|
軸向/深度分辨率 (air) |
|
15 |
|
μm |
1310 nm 處的 110 nm 帶寬 |
|
軸向/深度分辨率2 |
|
11.5 |
|
μm |
1310 nm 處的 110 nm 帶寬 |
|
成像深度范圍 (air) 3 |
|
4.7 |
|
mm |
1310 nm 處的 110 nm 帶寬 |
|
橫向/橫向分辨率4 |
|
33 |
|
μm |
由客戶指定，典型值是在聚焦鏡f=40mm測的 |
|
橫向視野 (X x Y) |
|
10 x 10 |
|
mm |
由用戶指定 |
1. 每秒處理量 2. n=1.33 3. 受模擬帶寬限制;更小的調諧范圍可實現更大的深度 4. 焦點處光束直徑的 1/e2
OMES 4D MHz-OCT 系統主要特點：
極快的速度：OMES是市場上唯一以超過1兆赫茲的OCT交的速度速度，處理和可視化OCT的系統
一站式服務：OMES設計只需打開并享受MHz-OCT的好處即可
強大的4D-OCT：每秒超過20 OTC，不斷獲取并顯示
完全訪問數據：雖然OMES是一站式系統，但用戶可以訪問所有所需格式的OCT數據
可定制化：Optores樂于為您的特定應用優化OMES硬件和軟件。OMES的模塊化體系結構提供了許多其他OCT系統不可行的解決方案，根據你的申請選擇 OMES 的波長
成熟的技術：OMES基于經過應用驗證的核心組件，F(xiàn)DML波長掃描激光器和Optores GPU OCT庫OGOP
相關圖片：

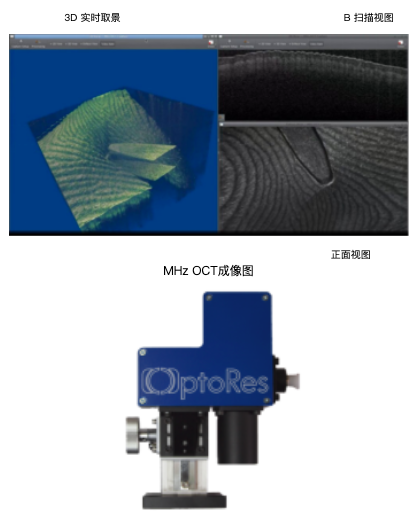

OCT掃描頭：每個 OCT 系統都帶有一個可定制的 3D 掃描樣本臂頭。 類似顯微鏡的支架提供軸向行程，便于聚焦。
OMES成像模塊：Optores OMES OCT 成像模塊可自動控制影響 OCT 性能的最重要因素，同時在需要時仍可直接訪問。
FDML激光器
應用：
4D-OCT 進行實時手術引導
大面積調查
血流可視化
高通量工業檢查
眼科醫學：視網膜神經纖維層是在青光眼中受影響的解剖結構，由于OCT的高分辨率可可敏感地測量視網膜神經纖維層厚度且觀測到視盤外形的變化，因此OCT對臨床診斷青光眼、斑變質和斑水腫等疾病十分可靠
內窺鏡光學檢測：基于導管-內窺鏡的OCT檢測系統可以顯示出血管、氣管、血管等各種管壁結構層的結構，且分辨率可10mm量級，超過MRI和超聲的影像分辨率。
關于德國Optores公司
德國Optores公司是慕尼黑大學（Ludwig Maximilians University ，LMU)生物光子學研究所Prof. Robert Huber教授研究組孵化的私營公司。Optores公司專注于基于超快掃頻激光光源的新型光學相干成像（OCT）技術和FDML技術的掃頻激光器的研發和銷售。Optores的產品包括：FDML掃頻激光器，MHz-OCT系統等等。
