OPTICAL BEAM HANDLING SYSTEMS：光束導引系統
德國OWIS公司生產系統安裝工具可以讓實驗者在最短時間內完成實驗安裝。同時保證當正在使用的系統零件將來系列生產時，還可以使用相同的安裝工具，這一點對工業研究尤其重要。根據可用光束導引系統，光束導引高度分別可達到 25 mm (SYS 25), 40 mm (SYS 40), 65 mm (SYS 65) 和 105mm(SYS 90)。
光束導引系統的整體特點：
導引系統可迅速更換零件
線性結構，可實現二維或三維安裝
多用途，可用在激光和光纖維技術、傳統的量子光學
供實驗室使用和系列生產
SYS 40和SYS 65的零件可通用
OWIS試圖最大程度上讓系統里的所有零件兼容
各種各樣的座和適配器包裝所有的光學零件能夠正確安裝
其他廠家生產的光導系統也可使用我們的標準產品
產品信息如下：
1、SYS 25
S 25 LL
S 25 LL 系統導軌是 SYS 25 光束引導系統的基本元件，可提供從25 mm到700 mm的標準長度。導軌由特殊鋁制成，經過精密制造，經過黑色陽極氧化處理，具有低反射率。
SYS 25 系統的系統導軌、滑塊和結構組件可以組合在一起，形成光軸為 25 mm 的穩定緊湊的光路。
由于帶有細長孔，S 25 LL 系統導軌幾乎可以以任何角度安裝在光學平臺上。 這確保了構建光學系統所需的可變處理。
S 25 LL技術參數：
|
型號 |
描述 |
|
S 25-25 |
系統導軌 SYS 25，25 mm長，帶 M6 沉孔 |
|
S 25-50-LL |
系統導軌 SYS 25，50 mm 長，帶 M6 槽孔 |
|
S 25-100-LL |
系統導軌 SYS 25，100 mm 長，帶 M6 槽孔 |
|
S 25-200-LL |
系統導軌 SYS 25，200 mm 長，帶 M6 槽孔 |
|
S 25-300-LL |
系統導軌 SYS 25，300 mm 長，帶 M6 槽孔 |
|
S 25-500-LL |
系統導軌 SYS 25，500 mm 長，帶 M6 槽孔 |
|
S 25-700-LL |
系統導軌 SYS 25，700 mm 長，帶 M6 槽孔 |
S 25 LL主要特點：
系統高度25 毫米
適用于公制和英制安裝網格
抗變形鋁
反射差，黑色陽極氧化
可選功能與附件：
其他長度
其他陽極氧化顏色
資料下載：
SYS 25 System Rails with slotted holes S 25 LL
RT 25
RT 25 滑軌用于將組裝組件安裝在系統導軌 S 25 LL 上，以提供定義的系統高度。滑軌配備傾斜夾緊件。因此，它們可以輕松地放置在系統導軌 S 25 LL 上 - 也可以在現有設置中。
為了固定滑塊，使用滾花或內六角螺釘。夾緊件的形式保證了高附著力，而不會造成導軌的一致變形。
可根據要求提供帶有側螺紋孔的滑軌，用于微調滑軌。
RT 25技術參數：
|
型號 |
描述 |
|
RT 25-8-R |
滑軌 SYS 25，8 mm 寬，帶滾花螺釘，不帶側螺紋孔 M2,5 |
|
RT 25-8-R-Z |
Z 微調 SYS 25，最大值可調范圍 6 mm |
|
RT 25-9-ZM |
兩個滑軌 SYS 25，9 mm 寬，帶滾花螺釘，用于帶 SYS 25 的 KSH(M) 25，不帶側螺紋孔 M2.5 |
|
RT 25-15-R |
滑軌 SYS 25，15 mm 寬，帶滾花螺釘，不帶側螺紋孔 M2,5 |
|
RT 25-15-R-LL |
滑軌 SYS 25，15 mm 寬，帶滾花螺釘，帶槽孔，不帶側螺紋孔 M2.5 |
|
RT 25-25-R |
滑軌 SYS 25，25 mm 寬，帶滾花螺釘，不帶側螺紋孔 M2.5 |
|
RT 25-45-R |
滑軌 SYS 25，45 mm 寬，帶滾花螺釘，不帶側螺紋孔 M2.5 |
|
RT 25-8-M2,5 |
滑軌 SYS 25，8 mm 寬，帶內六角螺釘，不帶側螺紋孔 M2.5 |
|
RT 25-15-M2,5 |
滑軌 SYS 25，15 mm 寬，帶內六角螺釘，不帶側螺紋孔 M2.5 |
|
RT 25-15-M2,5-LL |
滑軌 SYS 25，15 mm 寬，帶內六角螺釘，帶槽孔，不帶側螺紋孔 M2.5 |
|
RT 25-25-M2,5 |
滑軌 SYS 25，25 mm 寬，帶內六角螺釘，不帶側螺紋孔 M2.5 |
|
RT 25-45-M2,5 |
滑軌 SYS 25，45 mm 寬，帶內六角螺釘，不帶側螺紋孔 M2.5 |
|
RT 25-8-SB-R |
滑軌 SYS 25，8 mm 寬，帶滾花螺釘，帶側螺紋孔 M2.5 |
RT 25主要特征：
主體和夾緊件由抗變形鋁制成
反射差，黑色陽極氧化
帶滾花或內六角螺釘
層流夾緊，鋼軌不發生一致變形
在固定過程中調整保持穩定
資料下載：
SYS 25 Slides RT 25
SYS 25-SYS 40-Adapterplatte
2、SYS 40
S 40 LL
S 40 LL 系統導軌是 SYS 40 光束引導系統的基本元件。它們由特殊的鋁合金制成，可確保高度的尺寸穩定性。導軌和裝配面經過高精度加工。復雜的系統概念允許在 S 40 LL 導軌上精確且可重復地定位其他 SYS 40 組件。
系統導軌、RT 40 滑軌和其他 SYS 40 組件（例如光學支架）形成一個光軸位于基面上方 40 mm 的系統。
槽孔使S 40 LL 系統導軌能夠以與螺紋網格幾乎任何角度安裝在光學平臺上。
S 40 LL技術參數：
|
型號 |
描述 |
|
S 40-040 |
系統導軌 SYS 40，40 mm 長，帶 M6 沉孔 |
|
S 40-100-LL |
系統導軌 SYS 40，100 mm 長，帶 M6 槽孔 |
|
S 40-150-LL |
系統導軌 SYS 40，150 mm 長，帶 M6 槽孔 |
|
S 40-200-LL |
系統導軌 SYS 40，200 mm 長，帶 M6 槽孔 |
|
S 40-250-LL |
系統導軌 SYS 40，250 mm 長，帶 M6 槽孔 |
|
S 40-300-LL |
系統導軌 SYS 40，300 mm 長，帶 M6 槽孔 |
|
S 40-350-LL |
系統導軌 SYS 40，350 mm 長，帶 M6 槽孔 |
|
S 40-400-LL |
系統導軌 SYS 40，400 mm 長，帶 M6 槽孔 |
|
S 40-500-LL |
系統導軌 SYS 40，500 mm 長，帶 M6 槽孔 |
|
S 40-700-LL |
系統導軌 SYS 40，700 mm 長，帶 M6 槽孔 |
|
S 40-1000-LL |
系統導軌 SYS 40，1000 mm 長，帶 M6 槽孔 |
S 40 LL主要特點：
系統高度40mm
適用于公制和英制安裝網格
抗變形鋁
反射差，黑色陽極氧化
可選功能與附件：
其他長度
其他陽極氧化顏色
帶刻度
資料下載：
SYS 40 System Rails with slotted holes S 40 LL

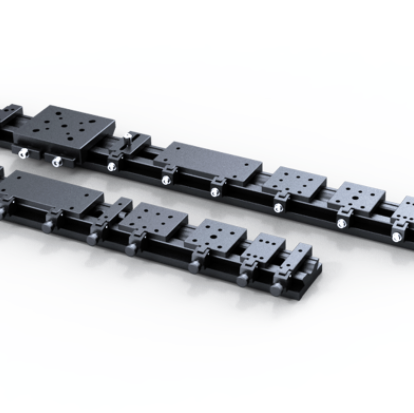

RT 40
RT 40 滑軌配備傾斜夾緊件?；壙梢暂p松放置在系統導軌 S 40 LL 或 S 40-4 4 側型材上，并用螺釘固定。夾緊件的結構保證了高附著力，而不會使導軌變形。
RT 40 滑軌可提供滾花螺釘或 ISO 4762 內六角螺釘。
RT 40技術參數：
|
型號 |
描述 |
|
RT 40-10-R |
滑軌 SYS 40，10 mm 寬，帶滾花螺釘，不帶側螺紋孔 M3 |
|
RT 40-10-R-WV 40 |
兩個 SYS 40 滑軌，10 mm 寬，帶滾花螺釘，用于垂直安裝 WV 40 和使用帶 SYS 40 的 KSH(M) 40，無側向螺紋孔 M3 |
|
RT 40-10-R-Z |
Z 微調 SYS 40，最大值可調范圍 10 mm |
|
RT 40-20-R |
滑軌 SYS 40，20 mm 寬，帶滾花螺釘，不帶側螺紋孔 M3 |
|
RT 40-20-R-LL |
滑軌 SYS 40，20 mm 寬，帶滾花螺釘，帶槽孔，不帶側螺紋孔 M3 |
|
RT 40-34-R |
滑軌 SYS 40，34 mm 寬，帶滾花螺釘，不帶側螺紋孔 M3 |
|
RT 40-40-R |
滑軌 SYS 40，40 mm 寬，帶滾花螺釘，不帶側螺紋孔 M3 |
|
RT 40-80-R |
滑軌 SYS 40，80 mm 寬，帶滾花螺釘，不帶側螺紋孔 M3 |
|
RT 40-10-M3 |
滑軌 SYS 40，10 mm 寬，帶內六角螺釘 M3，不帶側螺紋孔 M3 |
|
RT 40-20-M3 |
滑軌 SYS 40，20 mm 寬，帶內六角螺釘 M3，不帶側螺紋孔 M3 |
|
RT 40-20-M3-LL |
滑軌 SYS 40，20 mm 寬，帶內六角螺釘 M3，帶槽孔，不帶側螺紋孔 M3 |
|
RT 40-34-M3 |
滑軌 SYS 40，34 mm 寬，帶內六角螺釘 M3，不帶側螺紋孔 M3 |
|
RT 40-40-M3 |
滑軌 SYS 40，40 mm 寬，帶內六角螺釘 M3，不帶側螺紋孔 M3 |
|
RT 40-4-65-M4 |
滑軌 SYS 40，65 毫米寬，提高穩定性，無側向螺紋孔 M3 |
|
RT 40-80-M3 |
滑軌 SYS 40，80 mm 寬，帶內六角螺釘 M3，不帶側螺紋孔 M3 |
|

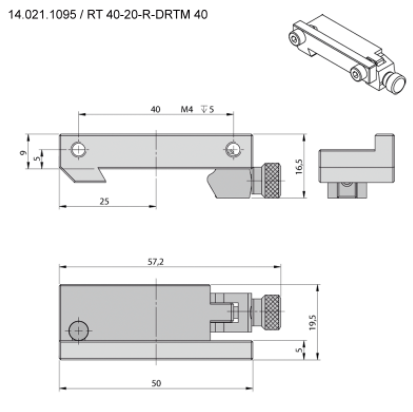

RT 40-20-R-DRTM 40 |
滑軌 SYS 40，19.5 mm 寬，帶滾花螺釘，在 M4 的正面螺紋上，用于垂直安裝 DRTM 40，無側向螺紋孔 M3 |
RT 40主要特點：
主體和夾緊件由抗變形鋁制成
反射差，黑色陽極氧化
帶滾花或內六角螺釘
層流夾緊，鋼軌不發生一致變形
在固定過程中調整保持穩定
相關圖片：
資料下載：
S 40-4
S 40-4 是構建需要高尺寸穩定性的 3D 設置的理想選擇。它們在扭轉和彎曲方面的剛度甚至允許建造自支撐結構。
S 40-4 的四個燕尾導軌與 S 40 LL 系統導軌完全兼容。此外，所有為 S 40 LL 導軌設計的 SYS 40 設備都可以安裝在 S 40-4 系統型材上。
四個導軌的排列方式允許四個滑塊圍繞型材相互獨立且無干擾地定位。
S 40-4技術參數：
|
型號 |
描述 |
|
S 40-4-300 |
4-Side Profile SYS 40, 長300 mm |
|
S 40-4-150 |
4-Side Profile SYS 40, 長150 mm |
|
S 40-4-500 |
4-Side Profile SYS 40, 長500 mm |
|
S 40-4-1000 |
4-Side Profile SYS 40, 長1000 mm |
S 40-4主要特征：
與系統導軌 S 40 LL 的兼容性
非常適合構建 3D 設置
抗變形鋁
反射差，黑色陽極氧化
可選功能與附件：
其他長度
其他陽極氧化顏色
帶刻度
資料下載：
W 40-4
W 40-4安裝立方體在一個接頭處連接多達五個型材。除了滑軌RT 40外，它們是光束偏轉、入口和其他框架的最重要組件。
出于安全以及防止氣流和灰塵顆粒的原因，可能需要在S 40-4剖面內進行光束偏轉。
W 40-4安裝立方體有特殊的可調插件，可在S 40-4剖面內進行光束偏轉。
W 40-4技術參數：
|
型號 |
描述 |
|
W 40-4 |
Mounting Cube for 4-Side Profiles S 40-4 |
W 40-4主要特點：
與 SYS 40 一起使用
抗變形鋁
反射差，黑色陽極氧化
應用領域廣泛
豐富的配件
3、SYS 65
S 65 LL
S 65 LL 系統導軌是 SYS 65 光引導系統的基本元件。它們由特殊的鋁合金制成，可確保高度的尺寸穩定性。導向面和裝配面經過高精度加工。復雜的系統概念允許在 S 65 LL 導軌上精確且可重復地定位其他 SYS 65 組件。
系統導軌、RT 65 滑軌和其他 SYS 65 組件（例如光學支架）形成一個光軸位于基面上方 65 mm 的系統。
槽孔使S 65 LL 系統導軌能夠以與螺紋網格幾乎任何角度安裝在光學平臺上。
帶刻度5 LL技術參數：
|
型號 |
描述 |
|
S 65-65 |
系統導軌 SYS 65，65 mm 長，帶 M6 沉孔 |
|
S 65-130-LL |
系統導軌 SYS 65，130 mm 長，帶 M6 槽孔 |
|
S 65-200-LL |
系統導軌 SYS 65，200 mm 長，帶 M6 槽孔 |
|
S 65-300-LL |
系統導軌 SYS 65，300 mm 長，帶 M6 槽孔 |
|
S 65-400-LL |
系統導軌 SYS 65，400 mm 長，帶 M6 槽孔 |
|
S 65-500-LL |
系統導軌 SYS 65，500 mm 長，帶 M6 槽孔 |
|
S 65-700-LL |
系統導軌 SYS 65，700 mm 長，帶 M6 槽孔 |
|
S 65-1000-LL |
系統導軌 SYS 65，1000 mm 長，帶 M6 槽孔 |
|
S 65-1500-LL |
系統導軌 SYS 65，1500 mm 長，帶 M6 槽孔 |
S 65 LL主要特點：
系統高度65 毫米
適用于公制和英制安裝網格
抗變形鋁
反射差，黑色陽極氧化
可選功能與附件：
其他長度
其他陽極氧化顏色
資料下載：
SYS 65 System Rails with slotted holes S 65 LL
RT 65
RT 65 滑軌配備傾斜夾緊件。滑軌可輕松放置在系統導軌 S 65 LL 或 4 側型材 S 65-4 上并用螺釘固定。夾緊件的結構保證了高附著力，而不會造成導軌的一致變形。
滑塊 RT 65 可提供滾花螺釘或 ISO 4762 內六角螺釘。
RT 65技術參數：
|
型號 |
描述 |
|
RT 65-20-R |
滑軌 SYS 65，20 mm 寬，帶滾花螺釘，不帶側螺紋孔 M4 |
|
RT 65-20-R-Z |
Z 微調 SYS 65，最大值可調范圍 15 mm |
|
RT 65-25-R-H |
凸起滑軌 SYS 65，25 mm 寬，帶滾花螺釘，不帶側螺紋孔 M4 |
|
RT 65-28-R |
SYS 65, 28 mm 寬，帶 M6 沉孔，帶滾花螺釘，無 M4 側螺紋孔 |
|
RT 65-35-R |
滑軌 SYS 65，35 mm 寬，帶滾花螺釘，不帶側螺紋孔 M4 |
|
RT 65-40-R |
SYS 65，40 mm 寬，帶滾花螺釘，不帶側螺紋孔 M4 |
|
RT 65-40-R-LL |
SYS 65，40 mm 寬，帶 M6 長孔，帶滾花螺釘，不帶 M4 側螺紋孔 |
|
RT 65-59-R |
滑軌 SYS 65，59 mm 寬，帶滾花螺釘和 Ø 35 mm 孔徑，用于水平安裝 W 65 立方體和 VT 65-Z、VT 65-XYZ 平移臺，無橫向螺紋孔 M4 |
|
RT 65-200-R |
SYS 65 實驗平臺，200 毫米寬，帶滾花螺釘，不帶側螺紋孔 M4 |
|
RT 65-20-R-S40 |
帶集成系統導軌 S 40、20 mm 寬的 SYS 65 滑軌 ，帶滾花螺釘，不帶側螺紋孔 M4 |
|
RT 65-20-M4 |
滑軌 SYS 65，20 mm 寬，帶內六角螺釘 M4，不帶側螺紋孔 M4 |
|
RT 65-25-M4-H |
凸起滑軌 SYS 65，25 mm 寬，帶內六角螺釘 M4，不帶側螺紋孔 M4 |
|
RT 65-28-M4 |
SYS 65，28 mm 寬，帶 M6 沉孔，帶內六角螺釘 M4，無側螺紋孔 M4 |
|
RT 65-40-M4 |
滑軌 SYS 65，40 mm 寬，帶內六角螺釘 M4，不帶側螺紋孔 M4 |
|
RT 65-40-M4-LL |
SYS 65，40 mm 寬，帶 M6 長槽，帶內六角螺釘 M4，不帶側螺紋孔 M4 |
|
RT 65-59-M4 |
滑動 SYS 65，59 mm 寬，帶內六角螺釘和 Ø 35 mm 孔徑以水平安裝 W 65 立方體和 VT 65-Z、VT 65-XYZ 平移臺，無側向螺紋孔 M4 |
|
RT 65-4-90-M6 |
滑軌 SYS 65-4, 90 x 90 mm，帶內六角螺釘 M6，不帶側螺紋孔 M4 |
|
RT 65-200-M4 |
SYS 65 實驗平臺，200 mm 寬，帶內六角螺釘 M4，不帶側螺紋孔 M4 |
|
RT 65-20-M4-S40 |
SYS 65 帶集成系統導軌 S 40，20 mm 寬，帶內六角螺釘 M4，不帶側螺紋孔 M4 |
|
RT 65-65-R |
滑軌 SYS 65，65 mm 寬，帶滾花螺釘，不帶側螺紋孔 M4 |
|
RT 65-65-M4 |
滑軌 SYS 65，65 mm 寬，帶內六角螺釘 M4，不帶側螺紋孔 M4 |
|
RT 65-20-SB-R |
滑軌 SYS 65，20 mm 寬，帶滾花螺釘，帶側螺紋孔 M4 |
|
RT 65-21-R-ZM |
兩個滑軌 SYS 65，20 毫米寬，帶滾花螺釘，用于帶 SYS 65 的 KSH(M) 65，不帶側螺紋孔 M4 |
RT 65主要特點：
主體和夾緊件由抗變形鋁制成
反射差，黑色陽極氧化
帶滾花或內六角螺釘
層流夾緊，鋼軌不發生一致變形
在固定過程中調整保持穩定
資料下載：
S 65-4
S 65-4 系統型材是構建需要高尺寸穩定性的 3D 設置的理想選擇。它們在扭轉和彎曲方面的剛度甚至允許建造自支撐結構。
S 65-4 系統型材的四個燕尾導軌與 S 65 LL 系統導軌的導軌完全兼容。此外，所有為 S 65 LL 導軌設計的 SYS 65 設備都可以安裝在 S 65-4 系統型材上。
型材的四個導軌的排列方式允許四個滑塊圍繞型材相互獨立且無干擾地定位。
S 65-4技術參數：
|
型號 |
描述 |
|
S 65-4-500 |
4-Side Profile SYS 65, 長500 mm |
|
S 65-4-300 |
4-Side Profile SYS 65, 長300 mm |
|
S 65-4-750 |
4-Side Profile SYS 65, 長750 mm |
|
S 65-4-1000 |
4-Side Profile SYS 65, 長1000 mm |
|
S 65-4-1500 |
4-Side Profile SYS 65, 長1500 mm |
S 65-4主要特點：
與系統導軌 S 65 LL 的兼容性
非常適合構建 3D 設置
抗變形鋁
反射差，黑色陽極氧化
可選功能與附件：
其他長度
其他陽極氧化顏色
帶刻度
資料下載：
W65-4
W 65-4 安裝立方體在一個連接處最多連接五個型材。除了RT 65 之外，它們還是梁偏轉、門戶和其他框架的最重要組件。
出于安全或防止氣流和灰塵顆粒的原因，可能需要 S 65-4 型材內的光束偏轉。
W 65-4 安裝立方體有特殊的可調節插件，可以在 S 65-4 型材內進行光束偏轉。這些可應要求提供。
W 65-4技術參數：
|
型號 |
描述 |
|
W 65-4 |
Mounting Cube for 4-Side Profile S 65-4 |
W 65-4主要特點：
與 SYS 65 一起使用
抗變形鋁
反射差，黑色陽極氧化
應用領域廣泛
豐富的配件——更多可按要求提供
4、SYS 90
S 90 LL
S 90 LL 系統導軌是 SYS 90 梁處理系統的基本元件。它們由特殊的鋁合金制成，可確保高度的尺寸穩定性。導向面和裝配面經過高精度加工。復雜的系統概念允許在 S 90 LL 導軌上精確且可重復地定位其他 SYS 90 組件。
系統導軌、RT 90 滑塊和其他 SYS 90 組件（例如光學支架）形成一個光軸位于基面上方 105 mm 的系統。
槽孔使 S 90 LL 系統導軌能夠以與螺紋網格幾乎任何角度安裝在光學平臺上。
S 90 LL技術參數：
|
型號 |
描述 |
|
S 90-300-LL |
系統導軌 SYS 90，長 300 mm，帶 M6 槽孔 |
|
S 90-500-LL |
系統導軌 SYS 90，長 500 mm，帶 M6 槽孔 |
|
S 90-700-LL |
系統導軌 SYS 90，長 700 mm，帶 M6 槽孔 |
|
S 90-1000-LL |
系統導軌 SYS 90，長 1000 mm，帶 M6 槽孔 |
|
S 90-1500-LL |
系統導軌 SYS 90，1500 mm 長，帶 M6 槽孔 |
|
S 90-2000-LL |
系統導軌 SYS 90，2000 mm 長，帶 M6 槽孔 |
S 90 LL主要特點：
系統高度 105 毫米
適用于公制和英制安裝網格
抗變形鋁
反射差，黑色陽極氧化
可選功能與附件：
其他長度
其他陽極氧化顏色
帶刻度
資料下載：
SYS 90 System Rails with slotted holes S 90 LL
RT 90
RT 90 滑塊用于實現具有高光束高度的設置。它們還可以攜帶大型或重型部件。
為了固定，RT 90 配備了一個夾叉。這些叉子為滑塊提供了高度的穩定性。夾緊件的結構保證了高附著力，而不
會使導軌變形。
RT 90 滑軌可提供滾花螺釘或 ISO 4762 內六角螺釘。
RT 90技術參數：
|
型號 |
描述 |
|
RT 90-60-R |
滑軌 SYS 90，60 mm 寬，帶滾花螺釘 |
|
RT 90-40-R |
滑軌 SYS 90，40 mm 寬，帶滾花螺釘 |
|
RT 90-80-R |
滑軌 SYS 90，80 mm 寬，帶滾花螺釘 |
|
RT 90-110-R |
滑軌 SYS 90, 110 mm 寬，帶滾花螺釘 |
|
RT 90-40-M6 |
滑軌 SYS 90，40 mm 寬，帶內六角螺釘 M6 |
|
RT 90-60-M6 |
滑軌 SYS 90，60 mm 寬，帶內六角螺釘 M6 |
|
RT 90-80-M6 |
滑軌 SYS 90，80 mm 寬，帶內六角螺釘 M6 |
|
RT 90-110-M6 |
滑軌 SYS 90，110 mm 寬，帶內六角螺釘 M6 |
RT 90主要特點：
主體和夾緊件由抗變形鋁制成
反射差，黑色陽極氧化
帶滾花或內六角螺釘
層流夾緊，鋼軌不發生一致變形
在固定過程中調整保持穩定
SL 12/16
帶有底螺紋的SL 12/16 立柱有四種長度可供選擇，以覆蓋高度的極端差異，同時能夠構建具有極低梁高度的設置。
32.5 mm 的 SL 12/16 色譜柱與 SYS 65 兼容。
SL 12/16 柱僅在一種產品中提供了最大的靈活性：用于外螺紋的 M6 平頭螺釘 - 例如直接安裝在光學平臺上 - 是交付的一部分。
由于立柱上的槽口，它們可以用夾叉SPG SL-STF 安裝在標準網格之外。
|
型號 |
描述 |
|
SL 12/16-32,5-M6 |
柱長 32.5 mm，用于 ø 12 - 16 mm |
|
SL 12/16-50-M6 |
柱長 50 mm，用于 ø 12 - 16 mm |
|
SL 12/16-75-M6 |
柱長 75 mm，用于 ø 12 - 16 mm |
|
SL 12/16-100-M6 |
柱長 100 mm，用于 ø 12 - 16 mm |
SL 12/16特征：
用于SYS 65 或 SYS 90
抗變形鋁
反射差，黑色陽極氧化
用于支撐ø 12 mm 至 ø 16 mm 的銷釘，例如 STF 15 銷釘
安裝方式：
帶M6 內螺紋，可安裝到底板上
帶M6 外螺紋或夾叉 SPG SL-STF 可直接安裝在光學平臺上
STF 15
STF 15 銷具有 15 毫米直徑和 M6 x 12 毫米（內部）底螺紋。ø 3.2 mm 通孔使組件可以緊密或松散地安裝，而不會損壞護套表面。
用于外螺紋的M6 平頭螺釘 - 例如用于安裝光學安裝座 - 是交付的一部分。對于 M4 外螺紋，可提供 STF 15-M4-MS 套件。帶有 M6 內螺紋的銷釘用于將異型軌固定到銷釘以及與適配器元件結合使用。
STF 15技術參數：
|
型號 |
描述 |
|
STF 15-20 |
Pin 20 mm long |
|
STF 15-25 |
Pin 25 mm long |
|
STF 15-50 |
Pin 50 mm long |
|
STF 15-100 |
Pin 100 mm long |
STF 15特征：
抗變形鋁
反射差，黑色陽極氧化
在不同的高度
適合任何應用
安裝方式：
夾叉
在SL 12/16 列中
KKGL 15
盡可能靈活地進行研究——除了我們精心設計的用于線性設置的系統組件之外，我們還提供 KKGL 15 球形頭。
這些柔性頭可與底板一起用作M6 銷的底座。KKGL 15 也可用于銷釘頂部，以安裝例如 35o 以下 100 毫米高度的鏡子支架。因此，球形頭將有機會訪問設置中的幾乎任何點。
KKGL 15技術參數：
|
類型 |
描述 |
|
KKGL 15 |
球頭底部帶 M6 內螺紋 |
KKGL 15特征：
抗變形鋁
反射差，黑色陽極氧化
適合任何應用
安裝方式：
在別針上
MAGF
可切換的MAGF 磁性底座使您可以將各種設置組件牢固地固定在鐵磁表面上。
通過幾乎完全中斷磁流，磁性底座在停用時可以輕松定位。開啟時，它們可通過700 N 的保持力確保最大的穩定性。
可以使用M8 螺紋將用于 STF 15 銷的相應 SL 12/16 柱擰到底座上。
MAGF技術參數：
|
型號 |
描述 |
|
MAGF |
具有 700 N 夾持力和 M8 螺紋的可切換磁性底座 |
MAGF特征：
可切換
極端保持力
ARP
網格板用作堅固的實驗基板，重量輕。
它們也可用于小型可移動組件。
您可以訂購不超過1500 x 500 毫米的任何尺寸。板厚為10mm或20mm。
表面區域用25 x 25 毫米網格中的 M6 螺紋孔進行篩選。網格可以限制為部分區域。
組件可以直接與板擰在一起或通過夾緊元件固定。
所有網格板均采用抗變形鋁制成，并經過黑色陽極氧化處理。
您可以根據要求選擇紅色或任何其他陽極氧化顏色- 用于演示或教學原因。
|
產品類別 |
描述 |
|
ARP 100x50x2-M6x25 |
鋁板 1000 x 500 x 20 毫米，25 毫米網格中帶有 M6 螺紋 |
|
ARP 75x50x2-M6x25 |
鋁板 750 x 500 x 20 毫米，25 毫米網格中帶有 M6 螺紋 |
|
ARP 50x50x2-M6x25 |
鋁板 500 x 500 x 20 毫米，25 毫米網格中帶有 M6 螺紋 |
|
ARP 50x50x1-M6x25 |
鋁板 500 x 500 x 10 毫米，25 毫米網格中帶有 M6 螺紋 |
|
ARP 50x30x1-M6x25 |
鋁板 500 x 300 x 10 毫米，25 毫米網格中帶有 M6 螺紋 |
|
ARP 40x30x1-M6x25 |
鋁板，400 x 300 x 10 毫米，25 毫米網格中帶有 M6 螺紋 |
|
ARP 30x30x1-M6x25 |
鋁板，300 x 300 x 10 毫米，25 毫米網格中帶有 M6 螺紋 |
ARP特征：
網格25 x 25 毫米，M6
抗變形鋁
反射差，黑色陽極氧化
選項
定制修改
不同的陽極顏色
用于滑塊NUS 的通用網格平臺
關于德國Owis公司：
Owis公司是1980年成立的德國公司，位于德國西南部安靜的小鎮Staufen，擁有雇員50人，負責生產高品質的光機產品并提供客戶服務。公司擁有一流的研發部門和先進的制造設備，具有極高產能，能在最短時間內根據用戶的方案生產成復雜的精密機械裝 置。產品精度范圍覆蓋微米以及亞微米量級。
| 姓名: | 電話: | 郵箱: | |||||
| 職務: | 地址: | ||||||
| 內容: | |||||||
