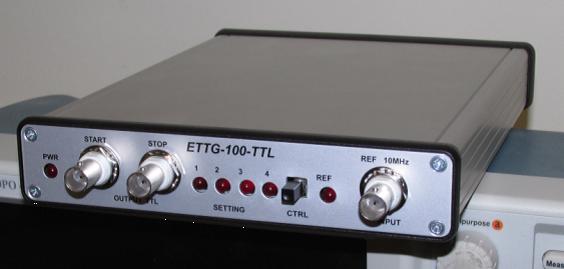

低抖動脈沖測試發生器 ETTG-100
Eventech推出了新的測試脈沖發生器
應用方向:
脈沖發生器是為高精度時間分析器測試和其他用于產生皮秒抖動的時間間隔周期相關的應用而設計的，
在周期產生模式中，發生器是周期脈沖信號的源，產生周期的抖動很小。使用2個輸出執行生成：
·停止輸出的周期范圍為T，從20 ns到2.6 ms，步長為10 ns；
·開始輸出的周期范圍為M*T，其中M的設置范圍為2到65536（從40ns到171.8s）。
所產生周期的抖動取決于其值，并且在20 ns到100μs的周期范圍內不超過1.5 ps。在等于1 ms的周期內，抖動增加到4 ps，在等于2.6 ms的周期內，抖動增加到6 ps。
生成的周期的抖動大于2.6 ms , 在時間間隔生成模式中，生成器是具有低抖動的開始-停止時間間隔的源。在20 ns到2.6 ms的范圍內，以10 ns的步長產生時間間隔Δ。
生成周期可以通過設置系數M來設置，其值等于M*Δ。
產生的時間間隔的抖動取決于它們的值，在20 ns到500μs的范圍內，抖動不超過2.6 ps。對于等于1 ms的間隔，抖動增加到4 ps，對于等于2.6 ms的間隔，抖動增加到6 ps。
在多峰值時間間隔生成模式中，為每個開始脈沖生成預定數量等于M-1的停止脈沖。
在所有模式下，所產生周期的溫度不穩定性不超過0.1ppm/ Co,在時間間隔內不超過0.2ppm/ Co。
附加功能
·基于外部10 MHz頻率基準可以實現同步。存在指示外部參考信號。當使用外部參考信號時，周期和時間間隔值的誤差大小以及它們的溫度不穩定性由后者的參數定義。
·如果不使用外部同步，則生成周期或時間間隔的值可以在±50 ppm范圍內調諧。
·可輸出內部時鐘信號（100 MHz）。
·最多可以有5個參數發生器設置，這些設置可以通過CTRL按鈕在獨立模式下選擇
·發生器可由PC機通過USB接口控制。
·控制程序可在Windows XP/7/8/10上運行。
輸出脈沖參數
發生器具有對標準NIM（ETTG-100μNIM）電平中的負脈沖產生的修改和對標準LVTTL（ETTG-100μTTL）電平中的正脈沖產生的修改。發生器的輸出僅驅動50歐姆負載，輸出脈沖的持續時間固定在10ns，前后脈沖邊緣的持續時間不超過600ps。
物理參數
尺寸-255x170x36 mm
重量-0.8千克
電源由外部電源供電，電壓+7.5 V，電流1200毫安。
操作條件-實驗室。
關于Eventech Ltd公司：
Eventech Ltd公司位于拉脫維亞首都里加（Riga），是拉脫維亞大學電子和計算機科學研究所孵化（Spin-Off）公司。Eventech公司的創始人和大股東，科學界Yuri Artyuhk有40年的高精度時間事件測量的研究和開發經驗。Eventech公司的事件計數器在KHz遠規衛星測量領域獲得巨大的商業成功，在2005年開始建設的“國際激光測距服務網絡，ILRS”的69個KHz-SLR臺站中，有超過50個測距站使用了Eventech公司的事件計數器。
