THz衰減片套裝
工作方式：
-適合高功率THz波段探測用的THz衰減；
-由5個旋轉插入的轉輪組合而成
-其中4個轉輪裝有衰減比率分別為的30%、10%、3%、1%的衰減片，一個空置的是留給用戶自己加的
-可以實現彼此之間的自由組合，實現多種更大比例的衰減比
-適用波段可涵蓋40-1000um
-尺寸
-截面：(1)D=25.4mm (2)D=50.8mm
-總厚度: 54.5mm
不同衰減片的組合下的透過率：
| 衰減片組合 | 標稱的透過率, % |
| 30+10 | 3 |
| 30+3 | 0.9 |
| 30+1 | 0.3 |
| 10+3 | 0.3 |
| 10+1 | 0.1 |
| 3+1 | 0.03 |
| 30+10+3 | 0.09 |
| 30+10+1 | 0.03 |
| 10+3+1 | 0.003 |
| 30+3+1 | 0.009 |
| 30+10+3+1 | 0.0009 |
技術參數：
| 工作波長范圍, μm | 40 ~ >1000 |
| 轉輪數量, pcs. | 5 |
| 衰減率等級, pcs. | 4 |
| 和標稱值的透過率公差% | +/- 10 |
| 損壞閾值, W/cm2 | several hundreds |
以下產品有庫存:
| No. | 通光口徑, mm |
| 1 | 25.4 |
| 2 | 50.8 |

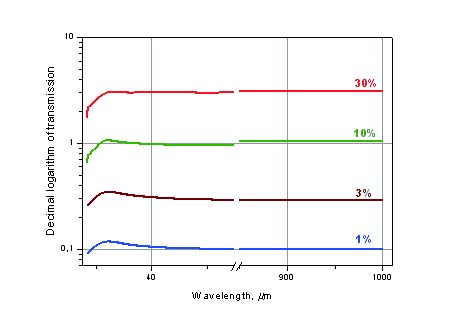

THZ衰減片的衰減率
關于Tydex公司：
Tydex公司是世界上Golay Cell的唯一的原產商。Tydex公司還生產離軸拋物面鏡，大口徑天文光學器件等產品。
