MicroChip型亞納秒微片激光器：SNP系列
MicroChip型高能亞納秒微片激光器經濟、緊湊、可靠，可生成幾百皮秒高峰值功率紅外脈沖。二極管泵浦被動調Q Nd:YAG微型芯片引擎直接生成亞納秒1064nm脈沖。Microchips操作容易，售后也簡單，控制器可以和任何型號激光頭搭配，幾分鐘就可調好，且性能恒定。MicroChip型下SNP系列產品專門為高平均功率激光器而設計的， 不論脈沖能量是20μJ@1064nm, 還是重復頻率高達130kHz的激光器，都可使用SNP系列產品。
SNP High Performances IR Microchip Series技術參數：
|
SNP-08E-100 |
SNP-18E-100 |
SNP-20F-100 |
SNP-50F-100 |
SNP-70F-100SLM |
SNP-130F-100 |
SNP-200P-100 |
SNP-300P-100 |
|
|
波長 |
1064nm |
1064nm |
1064nm |
1064nm |
1064nm |
1064nm |
1064nm |
1064nm |
|
重復頻率 |
>5kHz |
>13kHz |
>19kHz |
>45kHz |
>65kHz |
>130kHz |
>19kHz |
>29kHz |
|
這恒定脈寬 |
<1ns |
>3ns |
<1ns |
<0.7ns |
<0.6ns |
<1.4ns |
<0.85ns |
<0.75ns |
|
輸出功率（2) |
>40mW |
>300mW |
>140mW |
>190mW |
>90mW |
>200mW |
>200mW |
>300mW |
|
輸出能量 |
>8μJ |
>18μJ |
>7μJ |
>4μJ |
>1μJ |
>1.5μJ |
>11μJ |
>10μJ |
|
峰值功率 |
>8kW |
N/A |
>10kW |
>5.5kW |
>2kW |
>1.1kW |
>13kW |
>13kW |
|
短期(1分鐘)能量穩定性 |
<±1% |
<±2% |
<±1% |
<±1% |
<±1% |
<±1% |
<±1% |
<±1% |
|
長期(6小時)能量穩定性 |
<±3% |
<±5% |
<±3% |
<±3% |
<±3% |
<±3% |
<±3% |
<±3% |
|
光斑形狀 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
|
光束發散全角 @1/e2 水平方向 |
12±2 mrad |
5.2±1 mrad |
13±5mrad |
17±3mrad |
22±3mrad |
17±2.5mrad |
13±2mrad |
15±2mrad |
|
M2（4） |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
|
光斑橢圓度（5） |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.2 |
<1.2 |
|
偏振 |
線性 |
橢圓(7) |
線性 |
線性 |
線性 |
線性 |
線性 |
線性 |
|
包裝尺寸 |
115x29x36mm |
145x42x36mm |
145x42x36mm |
145x42x36mm |
145x42x36mm |
145x42x36mm |
145x42x36mm |
145x42x36mm |
|
包裝重量 |
250g |
300g |
300g |
300g |
300g |
300g |
300g |
300g |
|
選項（表 p3）
|
None |
None |
F,M,S |
F,M,S |
F,M,S |
F,M,S |
F,M,S |
F,M,S |
|
注意事項 |
||||||||
|
(1) 使用 1Ghz 光電二極管和 1GHz/10GS/s 示波器測量。 (2) 使用 OPHIR 熱功率傳感器 (OPHIR 3A-FS-SH) 進行的測量 (3) 對于 < ± 3°C 和 < 3°C/小時的溫度變化，穩定性用熱量計測量 - 檢測器波段 [DC, 2Hz] (4) 平均平均值 M = √(XY)，X 和 Y 分別為橢圓的長軸和短軸 (5) 光束橢圓度計算為主軸遠場發散的比值 (6) 可選配準直光束 (7) 可選線性極化 |
||||||||
|
環境參數 |
||||||||
|
工作溫度 |
0-50°C |
|||||||
|
激光頭底板最高溫度 |
<50°C |
|||||||
|
最大功耗 |
<40W |
|||||||
|
激光頭熱損耗 |
<15W |
|||||||
|
儲存溫度 |
0-50°C |
|||||||
|
Shock of 11ms，根據IEC 68-2-27 |
25g |
|||||||
|
振動頻率 5Hz to 500Hz，根據 IEC 68-2-6 |
2g |
|||||||
|
證書 |
||||||||
|
激光器分類根據IEC60825-1:2007 |
3B |
|||||||
|
符合CDRH |
Yes, 與 -DR1 控制器一起使用 |
|||||||
|
ROHs |
Yes |
|||||||
|
可用的控制器類型 |
||||||||
|
SNP-300P-100 |
其他 SNP 激光器 |
類型 |
輸出功率 |
CDRH |
||||
|
MLC-05A-DR1 |
MLC-03A-DR1 |
Desktop |
100-240 V AC |
Yes |
||||
|
MLC-05A-MR1 |
MLC-03A-MR1 |
Module |
12 V DC |
No |
||||
|
MLC-05A-BR1 |
MLC-03A-BR1 |
Board |
12 V DC |
No |
||||
可選功能與附件：
多模光纖 (M)：聯系工廠了解可用性
單模光纖 (F)：聯系工廠了解可用性
同步輸出 (S)：聯系工廠了解可用性
SNP High Performances IR Microchip Series主要特點：
重復率高達130 kHz
低至600 ps 的超短脈沖
多千瓦峰值功率
出色的光束質量TEM00，M2<1.2
高效、風冷
密封包裝，使用壽命極長
相關圖片：

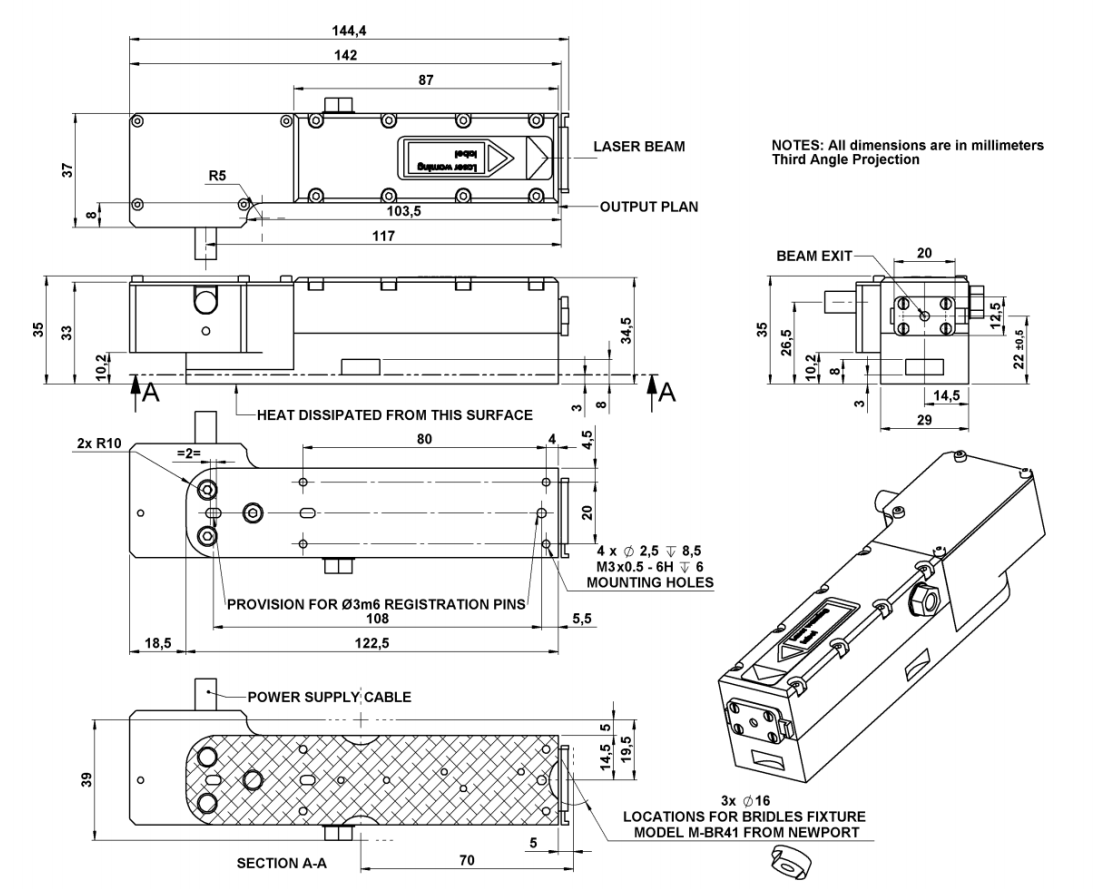

CDRH激光頭的機械圖：SNP-18E-100，SNP-20F-100，SNP-50F-100，SNP-130F-100，SNP-200P-100，SNP-300P-100

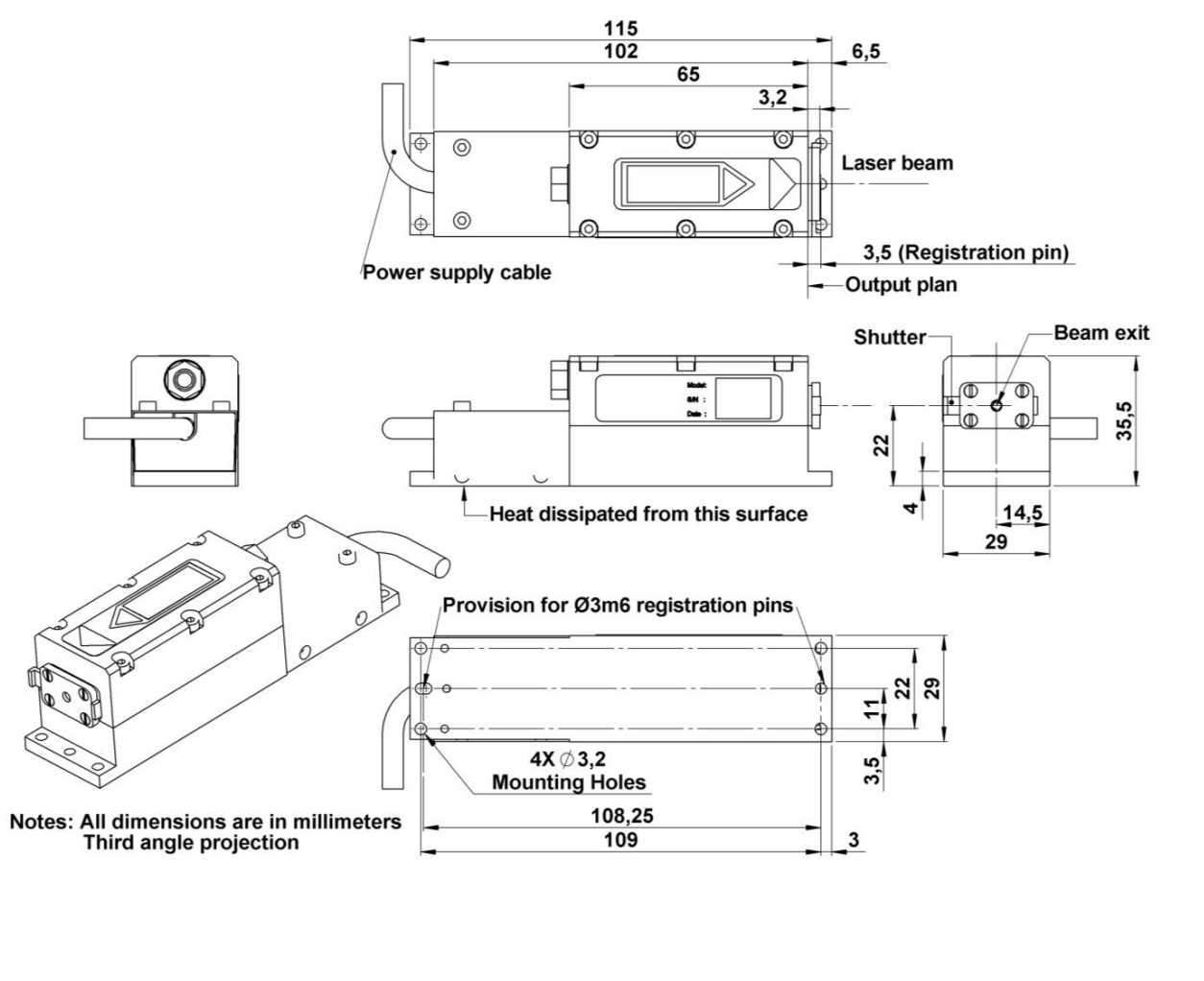

CDRH 激光頭機械圖：SNP-08E-100
應用：
材料加工:成本效益
打標解決方案:石墨化
儀表:測距、差分吸收激光雷達、超連續生成、分布式溫度傳感、拉曼光譜
生物光子學、納米外科、蛋白質交聯
關于法國Teem Photonics公司
Teem Photonics™是一家民營公司，近法國東南部城市格勒諾布爾。1998年從Schneider Electric分離出來后，Teem Photonics™逐漸成為被動調Q亞納秒微片激光器領域的領導者。被動調Q技術和微片激光器技術的結合為亞納秒帶來獨特的源和高脈沖峰值功率，重復頻率高、外表緊湊。波長可近紅外、綠光和紫外三種，應用于生物光子學、儀器儀表、遙感技術和材料加工。離子交換集成光學產品由先進的被動和主動波導電路組成，用來增加激光二極管的性能和經濟性。Teem Photonics™公司的產品廣泛應用于工業和生物光子學，包括：熒光、光譜學、打標、顯微解剖、通信、 測距，還可作為光纖激光器的種子和生成超連續譜。Teem Photonics™主要推出4大系列產品 ：Microchip, Powerchip, Picospark, Picoflash，遍及全球。在歐洲、亞洲、中東、美國和加拿大設有辦事處和代理商。Teem Photonics還擁有一家全資子公司Teem Photonics USA，位于美國麻薩諸塞州。
