Microchip型紫外微片激光器：SNV/U系列
微片激光器經濟、緊湊、可靠，可生成幾百個皮秒的超高峰值功率紫外脈沖。微焦紫外脈沖由紅外被動調Q YAG引擎諧波轉換生成。 微片激光器操作操作，容易維護。控制器可以和任何型號的激光頭搭配使用，連續運行時幾分鐘內就可調好。SNV和SNU系列紫外微片激光器專門為更高平均功率而設計，可輸出級千瓦峰值功率，重復頻率達到20kHz。
SNV/U High Performances UV Microchip Series技術參數:
|
型號 |
SNV-05P-100 |
SNV-20F-100 |
SNU-40P-100 |
SNU-60P-100 |
SNU-02P-100 |
SNU-20F-100 |
|
波長 |
355nm |
355nm |
355nm |
355nm |
266nm |
266nm |
|
重復頻率 |
>5kHz |
>19kHz |
>19kHz |
>29kHz |
>6kHz |
>19kHz |
|
恒定脈寬 |
<0.6ns |
<0.6ns |
<0.6ns |
<0.6ns |
<0.6ns |
<0.6ns |
|
輸出功率(2) |
>5mW |
>10mW |
>400mW |
>58mW |
>2mW |
>10mW |
|
輸出能量 |
>0.5μJ |
>0.5μJ |
>2μJ |
>2μJ |
>0.3μJ |
>0.5μJ |
|
峰值功率 |
>0.7kW |
0.7kW |
>5kW |
>5kW |
>0.5kW |
>0.7kW |
|
短期 (1分鐘)能量穩定性 (3) |
<±2% |
<±2% |
<±2% |
<±2% |
<±2% |
<±2% |
|
長期 (6小時)能量穩定性 (3) |
<±5% |
<±5% |
<±5% |
<±5% |
<±5% |
<±5% |
|
光斑形狀 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
見注意事項 (5) |
見注意事項 (5) |
|
光束發散全角 @1/e2 水平方向 |
8.5±2mrad |
11±2mrad |
11±2mrad |
11±2mrad |
11±2mrad |
11.5±2mrad 0.65±0.25mrad |
|
M2（4） |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.4 |
|
遠場高斯擬合度 |
N/A |
N/A |
N/A |
N/A |
N/A |
>85% |
|
偏振 |
線性 |
線性 |
線性 |
線性 |
線性 |
線性 |
|
包裝尺寸 |
180x55x36mm |
186x60x36mm |
186x60x36mm |
186x60x36mm |
180x55x36mm |
210x60x36mm |
|
包裝重量 |
400g |
500g |
500g |
500g |
400g |
500g |
|
可選項 |
光束準直 |
光束準直 |
光束準直 |
光束準直 |
光束準直 |
光束準直 |
|
可選項 |
|
同步輸出 |
同步輸出 |
同步輸出 |
- |
同步輸出 |
|
注意事項 |
||||||
|
(1) 使用 1Ghz 光電二極管和 1GHz/10GS/s 示波器測量。 (2) 使用 OPHIR 熱功率傳感器 (OPHIR 3A-FS-SH) 進行的測量 (3) 對于 < ± 3°C 和 < 3°C/小時的溫度變化，穩定性用熱量計測量 - 檢測器波段 [DC, 2Hz] (4) 平均平均值 M = √(XY)，X 和 Y 分別為橢圓的長軸和短軸 (5) 光束在水平（高斯）和垂直（遠場中的（sin x /x）2）平面上表現出不同的輪廓 (6) 5%/95% 直徑，距離激光輸出 300mm (7) 聯系工廠了解可用性 |
||||||
|
工作溫度范圍 |
15-35°C |
|||||
|
激光頭底板最高溫度 |
<50°C |
|||||
|
最大功耗 |
<40W |
|||||
|
激光頭熱損耗 |
<15W |
|||||
|
儲存溫度 |
0-50°C |
|||||
|
Shock of 11ms，根據IEC 68-2-27, 非操作情況下 |
25g |
|||||
|
振動頻率 5Hz to 500Hz，根據 IEC 68-2-6 |
2g |
|||||
|
證書 |
||||||
|
激光器分類根據IEC60825-1:2007 |
3B for SNV-05P and SNV-20F4 for SNU-02P and SNU-20F |
|||||
|
CDRH |
Yes,與 -DR1 控制器一起使用 |
|||||
|
ROHs |
Yes |
|||||
|
控制器類型 |
||||||
|
SNV-60-100 激光器 |
其他 SNV 和 SNU 激光器 |
類別 |
輸出功率 |
CDRH |
||
|
MLC-05A-DR1 |
MLC-03A-DR1 |
Desktop |
100-240 V AC |
Yes |
||
|
MLC-05A-MR1 |
MLC-03A-MR1 |
Module |
12 V DC |
No |
||
|
MLC-05A-BR1 |
MLC-03A-BR1 |
Board |
12 V DC |
No |
||
相關功能與附件：
準直 (C)：帶準直光束
同步輸出 (S)：用于同步/監控的 TTL 兼容輸出信號
SNV/U High Performances UV Microchip Series主要特點：
355 納米和 266 納米
重復率高達30 kHz
低至550 ps 的超短脈沖
多千瓦峰值功率
出色的光束質量
高效、風冷
密封包裝，使用壽命極長
相關圖片：

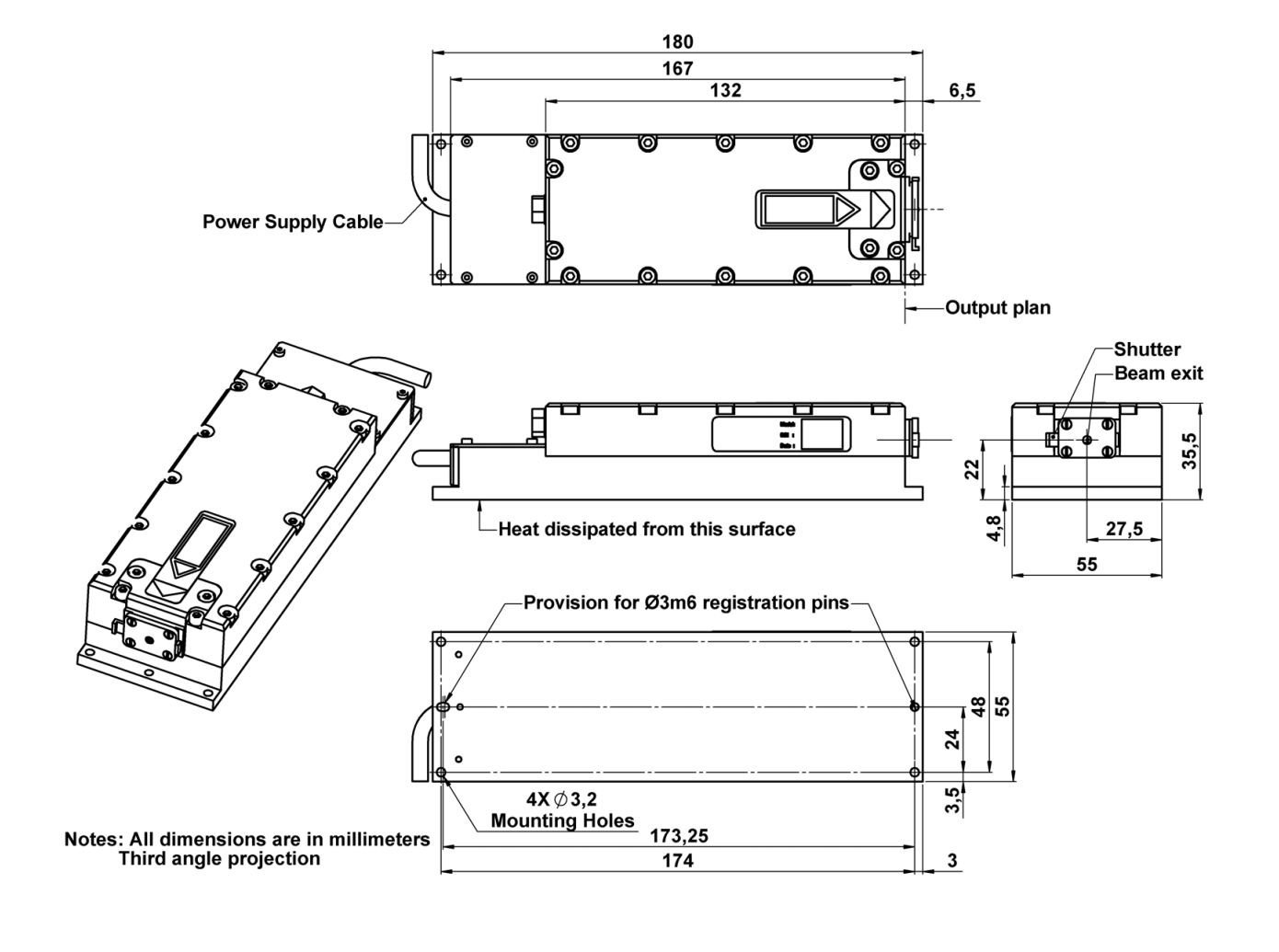

CDRH 激光頭機械圖：SNV-05P-100
CDRH 激光頭機械圖：SNV-20F-100，SNV-40P-100 & SNV-60P-100

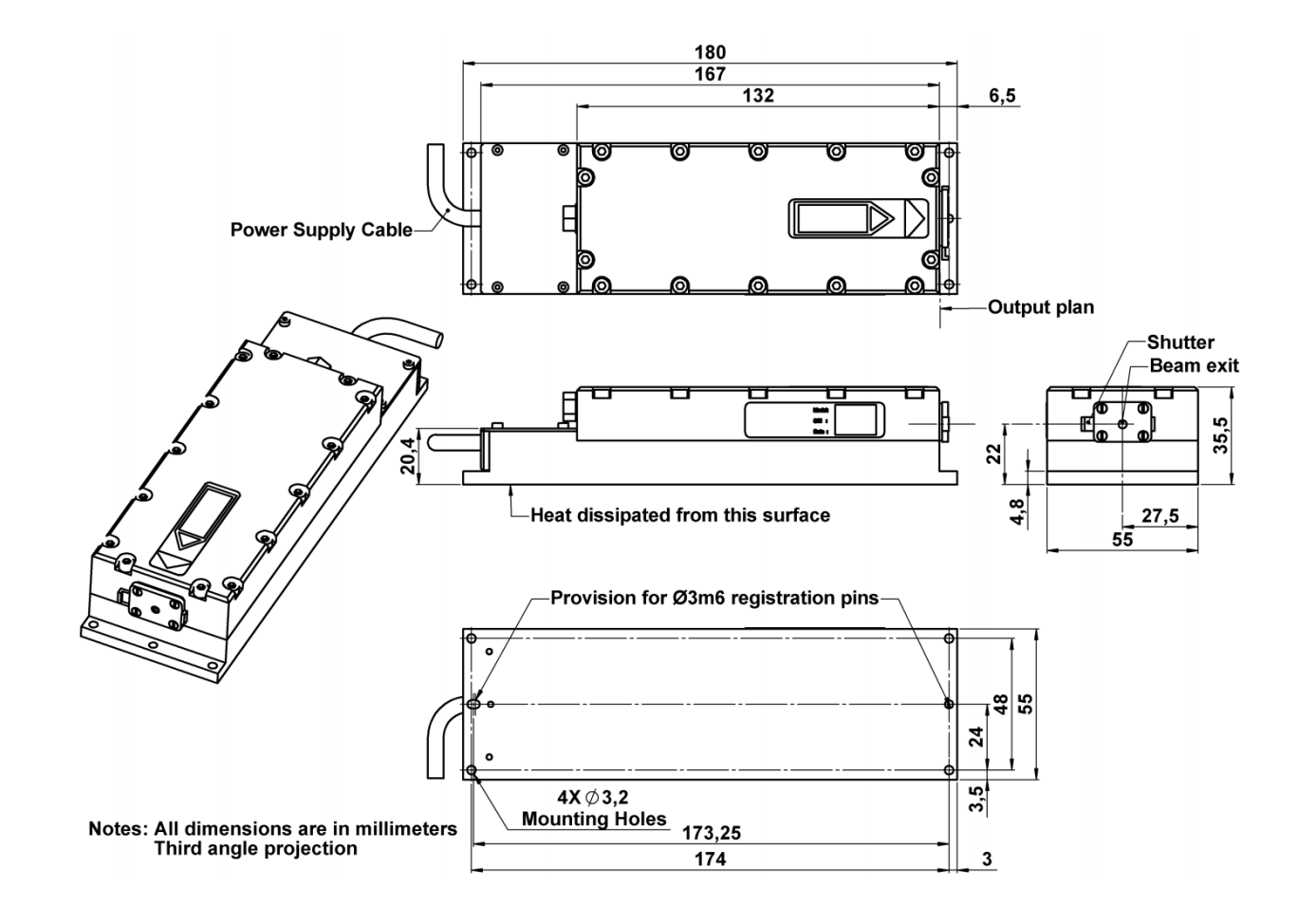

CDRH 激光頭機械圖：SNU-02P-100

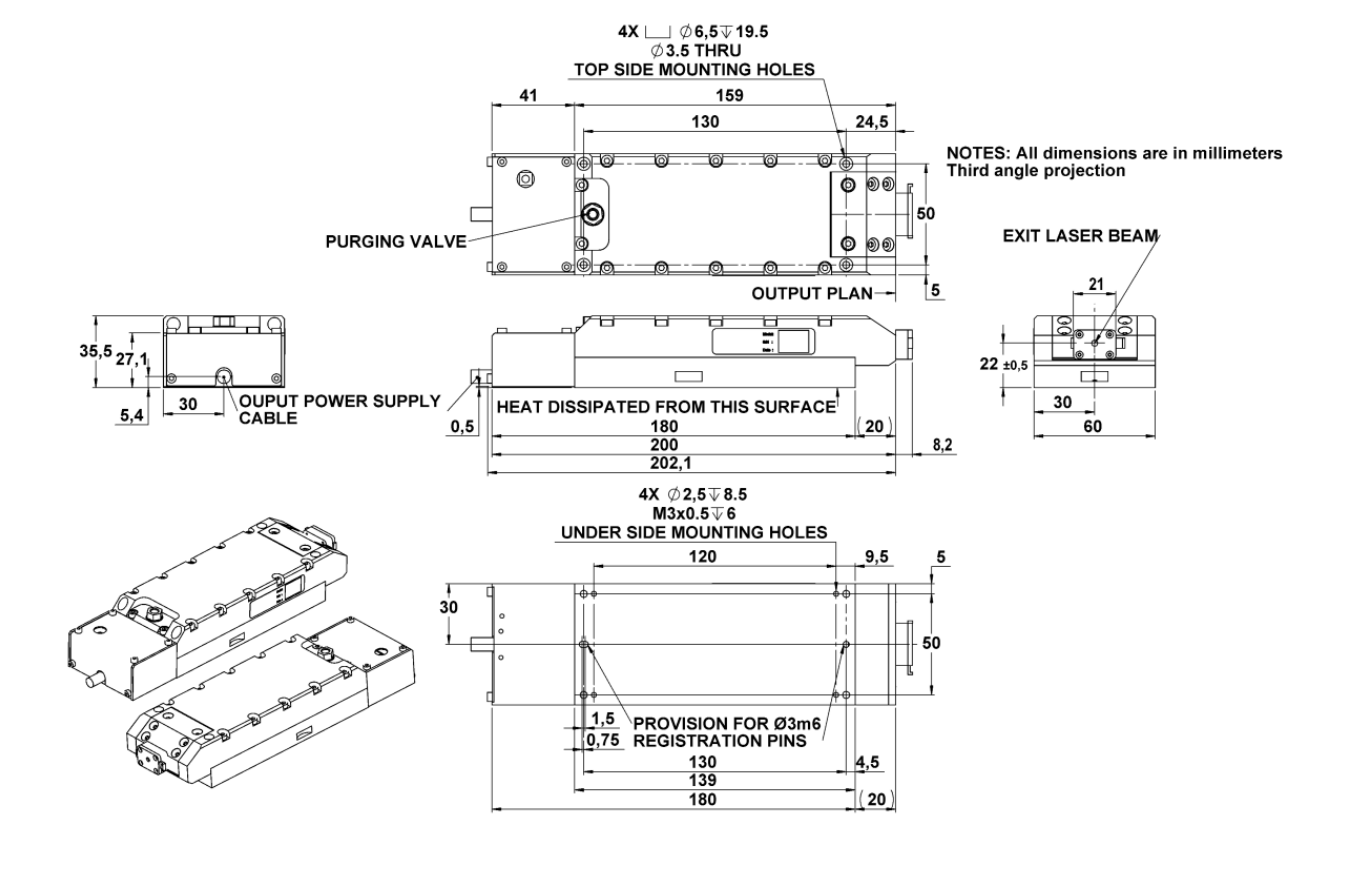

CDRH 激光頭機械圖：SNU-20F-100
應用：
半導體檢測
激光誘導熒光(LIF)
顯微解剖
有機化合物打標和微加工
生物危害檢測
時間分辨熒光
激光誘導擊穿
光譜學(LIBS)
生物光子學
關于法國Teem Photonics公司
Teem Photonics™是一家民營公司，近法國東南部城市格勒諾布爾。1998年從Schneider Electric分離出來后，Teem Photonics™逐漸成為被動調Q亞納秒微片激光器領域的領導者。被動調Q技術和微片激光器技術的結合為亞納秒帶來獨特的源和高脈沖峰值功率，重復頻率高、外表緊湊。波長可近紅外、綠光和紫外三種，應用于生物光子學、儀器儀表、遙感技術和材料加工。離子交換集成光學產品由先進的被動和主動波導電路組成，用來增加激光二極管的性能和經濟性。Teem Photonics™公司的產品廣泛應用于工業和生物光子學，包括：熒光、光譜學、打標、顯微解剖、通信、 測距，還可作為光纖激光器的種子和生成超連續譜。Teem Photonics™主要推出4大系列產品：Microchip, Powerchip, Picospark, Picoflash，遍及全球。在歐洲、亞洲、中東、美國和加拿大設有辦事處和代理商。Teem Photonics還擁有一家全資子公司Teem Photonics USA，位于美國麻薩諸塞州。
