高級測量診斷儀器：Spider
Spider系列產品是飛秒脈沖的高級測量和診斷儀器。全稱：Special PhaseInterfermetry for Direct Electric-field Reconstruction
APE公司有兩款SPIDER：
FC Spider 提供了一種精密工具，可用于完整表征超短激光脈沖，只需幾個電場周期 - 低至 5 fs 脈沖寬度。
Spider IR 是 1 μm 中心波長下 30 至 500 fs 脈沖的最佳選擇。
1，F(xiàn)C Spider
APE 的 FC Spider（Few Cycle Spider）提供低至 5 fs 以下的超短激光脈沖的光譜和時間特性。它覆蓋了紅色和近紅外范圍，以及 FCSpider VIS 的可見波長區域。這種高精度工具非常適合校準和監控帶寬從 30 nm 開始的寬帶 Ti:Sa 振蕩器和放大器鏈的性能。
FC Spider技術參數：
|
|
FC Spider NIR |
FC Spider VIS |
|
波長范圍 |
550 … 1050 nm |
450 … 900 nm |
|
典型應用 |
極短脈沖的表征,寬帶寬;例如 Ti:Sa 激光器，空心光纖壓縮機 |
極短脈沖的特性,寬帶;可見波長范圍;例如NOPA |
|
光譜帶寬 |
> 30 nm at e.g. 800 nm |
10 … 50 nm at e.g. 550 nm, |
|
脈寬 |
< 5 … 200 fs |
10 … < 150 fs at e.g. 550 nm, |
|
激光重復頻率 |
任何; 單發 |
任何; 單發 |
|
輸入偏振 |
線偏或水平偏振 |
線偏或水平偏振 |
|
輸入功率 |
> 50 mW at e.g. 80 MHz, 10 fs |
根據要求 |
|
輸入觸發 |
TTL for f < 10 Hz |
TTL for f < 10 Hz |
|
連接方式 |
USB |
USB |
|
軟件 |
包括; 功能，例如 替代干涉圖解調分析：傅立葉/小波 相位差測量（色散測量） 高達四階的光譜相位推導 額外理論色散的模擬（GDD、TOD、FOD） 脈沖的頻譜圖（X-FROG、SHG-FROG）和 Wigner 軌跡表示 電子場圖 |
|
|
尺寸 |
561 x 244 x 316 mm (W x H x D) |
561 x 244 x 316 mm (W x H x D) |
可選功能和附件：
FC Spider VIS 薄晶體 500 nm
FC Spider VIS 薄晶體 600 nm
FC Spider VIS 薄晶體 700 nm
FC Spider VIS 薄晶體 800 nm
FC Spider主要特點：
低至 < 5 fs 的短脈沖特性
IR 范圍和 VIS 范圍內的光譜覆蓋
相位和強度的實時和單次測量
高水平的自動化軟件支持和內部相機輔助對準
包括完整的軟件套件
寬帶 Ti:Sa 振蕩器、空心光纖壓縮機和 NOPA 的理想選擇
2，Spider IR
Spider IR 是一種精密工具，針對紅外激光脈沖的完整光譜和時間特性進行了優化。基于獲得專利的 Spider 技術，它擴展了APE Spider 型號的現有范圍，以涵蓋中心波長約為 1 μm 的更長脈沖，介于 30 至500 fs 之間。它還支持檢測寬度大于 2 ps 的展寬脈沖的啁啾符號，使其成為脈沖壓縮器對齊的明智選擇。
Spider IR技術參數：
|
波長范圍 |
970 … 1070 nm |
|
典型應用 |
具有小帶寬，大脈沖寬度的激光器的特性，例如1μm激光 |
|
光譜帶寬 |
> 6 … 50 nm |
|
脈寬 |
30 … 500 fs; 5 ps僅用于短促聲波方向測量 |
|
激光重復頻率 |
任何; 單發 |
|
輸入偏振 |
線偏或水平偏振 |
|
輸入功率 |
100 mW at e.g. 80 MHz; ~ 20 mW at e.g. 1 kHz |
|
輸入觸發 |
TTL for f < 10 Hz |
|
連接方式 |
USB |
|
軟件 |
包括; 功能，例如 替代干涉圖解調分析：傅立葉/小波 峰值功率計算 相位差測量（色散測量） 高達四階的光譜相位推導 額外理論色散的模擬（GDD、TOD、FOD） 脈沖的頻譜圖（X-FROG、SHG-FROG）和 Wigner 軌跡表示 |
|
尺寸 |
561 x 289 x 320 mm (W x H x D) |
可選功能和附件：
外部分束器和光束路由套件，適用于低重復率（kHz 或更低）的激光器
可根據要求定制波長范圍
預裝軟件的筆記本
Spider IR主要特點：
1 μm 中心波長下 30 至 500 fs 脈沖的最佳選擇
光譜強度和相位加上時間強度和相位測量
強度和相位的實時和真正的單次測量
高水平的自動化軟件支持和內部相機輔助對準
包括完整的軟件套件
相關圖片：

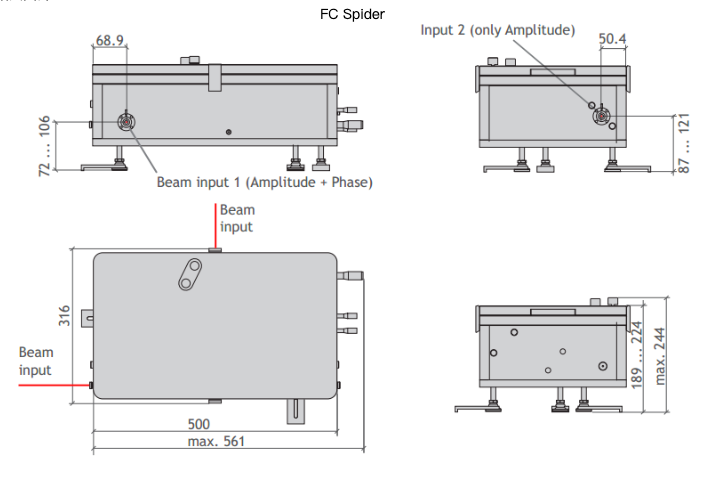

FC Spider

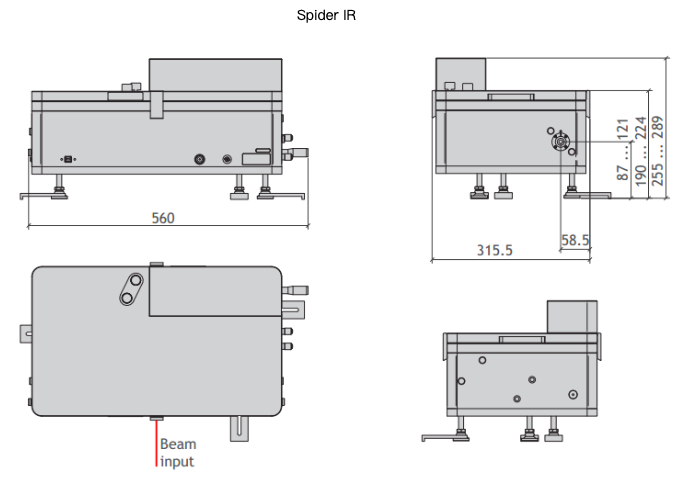

Spider IR
SPIDER應用：
飛秒脈寬測量
光譜強度和位相測量，時域強度和位相測量
單脈沖強度和位相測量，實時測量
可以對飛秒振蕩器進行測量，也可以對放大器
由計算機專業軟件進行操作和測量
關于德國APE公司：
德國APE公司成立于1992年，位于柏林，是世界上最大的飛秒測量診斷儀器和超快光參量振蕩器的制造商。APE公司的自相關儀已經形成行業的標準，是最普及的飛秒脈寬測量儀器。APE是世界上最大的皮秒和飛秒光參量振蕩器（OPO）制造商！當今市場上很多著名的飛秒光參量振蕩器和皮光參量振蕩器其實是APE公司原產的。其中APE公司的皮秒OPO排他性的在非斯塔克斯拉曼光譜（CARS）領域取得成功！全世界有超過50個研究組在由APE公司的皮秒OPO做CARS和CRS（相干拉曼光譜）方面的研究。
